产品功能介绍:

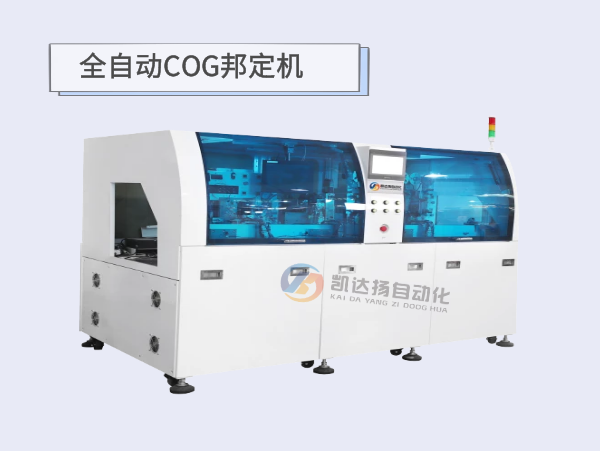

设备自动进行基板搬运、CCD位置校正、ACF贴附、IC预压、IC本压的全过程,除基板上料外不需要固定作业员(可配自动上料机)
设备工作模式采用1+1+3结构,(1组ACF贴付、1组IC预压、3组IC本压)CCD自动校正基板,直线电机机械手搬运高速稳定
适用0.96-10.1寸(16:9)TFT、OLED、等产品单边单段的IC邦定需求
生产过程处独立净化环境、制程无人接触,关键部件均采用日、德、韩、台进口配件,从而确保产品的整体稳定性及良好的使用寿命
产品参数介绍:
项目 | 参数 |
设备节拍 | 4.0s/pcs ( 5.5 寸LCD) |
基板尺寸 | Min:15mm*20mm Max:230mm*158mm Thic:0.15mm~1.1mm 适应尺寸: 0.96 ~ 10.1”(16:9) |
IC尺寸 | Min: 0.6mm(W)*6.0mm(L) Max: 5mm(W)*35mm(L) Thic:0.1mm~0.5mm |
总绑定精度 | ±4um |
外型尺寸 | 2500mm(L)*1400mm(W)*1650mm(H) |
重量 | 3000kg |
良率 | 99.8%(不包含来料) |
产品类型 | 单边单段IC |
设备工作电源/功率 | 单相电220V±10%;50Hz/6KW |
设备工作气压 | 0.5Mpa~0.7Mpa |
