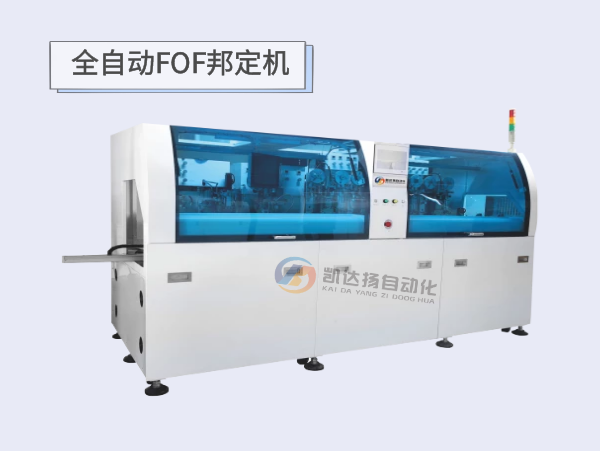

产品功能介绍:
设备自动进行基板搬运、CCD位置校正、ACF贴附、FPC预压、FPC本压的全过程,除基板上料外(配自动上料机)无需固定作业员,对作业员技能要求低
设备工作模式采用1+1+4结构,即1组ACF贴付、1组FPC预压、4组FPC本压;CCD自动校正基板,直线电机机械手搬运高速稳定
单机可实现0.96~10.1”(16:9)TFT、OLED、等产品单边单段的FPC邦定需求
制程无人接触、关键部件均采用日、德、韩、台进口配件,从而确保产品的整体稳定性及良好的使用寿命
产品参数介绍:
项目 | 参数 |
设备节拍 | 4.8s/pcs ( 5.5 寸LCD) |
基板尺寸 | Min:15mm*20mm Max:230mm*158mm Thic:0.15mm~1.1mm 适应尺寸: 0.96 ~ 10.1”(16:9) |
COF尺寸 | Min: 20mm(W)*15mm(L) Max: 65mm(W)*50mm(L) LCD端子最小宽度:12 um COF边至CF边最小距离:0.3mm |
总绑定精度 | ±4um |
外型尺寸 | 2900mm(L)*1250mm(W)*1700mm(H) |
重量 | 3000kg |
良率 | 99.8%(不包含来料) |
产品类型 | 单边单段COF |
电源/功率 | 单相电220V±10%;50Hz/7KW |
工作气压 | 0.5Mpa~0.7Mpa |
